Hệ thống Metro, về phương diện giao thông, được đánh giá theo nhiều tiêu chí. Trong số đó có hai tiêu chí cực kỳ quan trọng cần lưu ý:
- Một là: Đi từ điểm A đến điểm B ngắn nhất, nhanh nhất.
- Hai là: Ít phải xuống ga lên ga thay đổi tuyến.
Để thấy tầm quan trọng của hai tiêu chí này, xin hãy nhìn sơ đồ của Metro Moscow và Bắc Kinh.
I.CƠ SỞ KHOA HỌC TRONG XÂY DỰNG MẠNG LƯỚI METRO MOSCOW VÀ BẮC KINH?

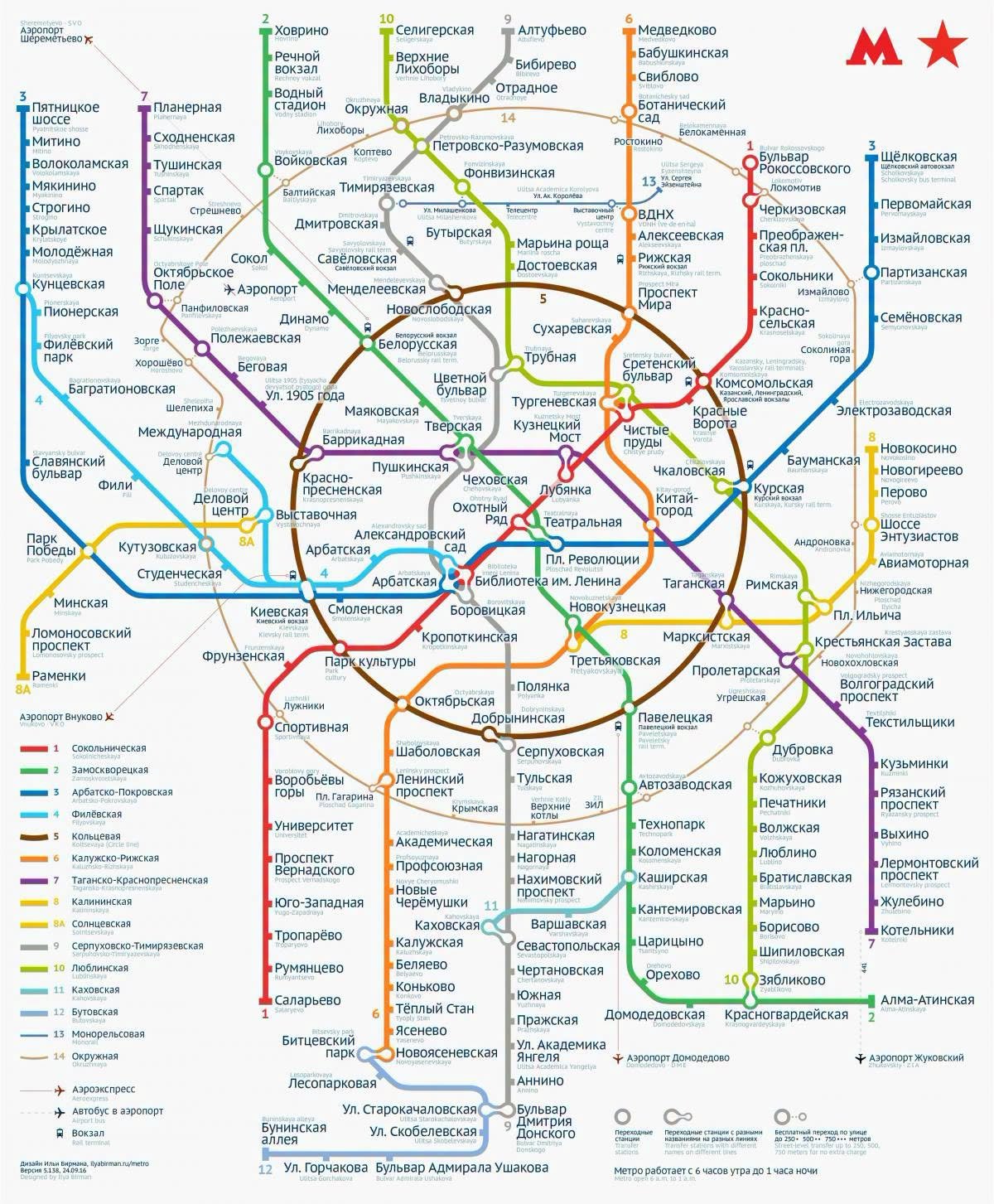

1.METRO MOSCOW
Hệ thống tàu điện ngầm Moscow khởi công năm 1931 (vận hành năm 1935), hiện quy tụ 17 tuyến chính, 309 nhà ga, với tổng chiều dài ấn tượng đạt 541,9 km.
Tối ưu toán học theo lý thuyết đồ thị và lý thuyết mạng
Xét dưới góc độ toán học, sơ đồ Metro Moscow là một đồ thị phẳng lý tưởng ứng dụng cấu trúc "Vòng tròn - Hướng tâm":
- Giảm thiểu đường kính đồ thị: Bằng cách đặt khu vực trung tâm làm lõi giao thoa dày đặc, các tuyến hướng tâm đóng vai trò là các đường đi ngắn nhất nối từ ngoại ô thẳng vào tâm. Điều này tối ưu hóa độ dài hành trình trung bình giữa hai đỉnh (ga) bất kỳ trên mạng lưới.
- Phân phối bậc của đỉnh: Tại vùng trung tâm, các ga giao cắt sở hữu số lượng liên kết (cạnh) rất cao, hình thành các cụm Hub siêu kết nối vững chắc.
Kết nối tối ưu qua hệ thống 3 tuyến vòng xuyến
Ưu điểm quy hoạch vượt trội của Moscow Metro là việc sở hữu tới 3 tuyến vòng xuyến đồng tâm giúp cắt ngắn tuyến đi và ít phải chuyển ga:
- Tuyến số 5 (Koltsevaya): Vòng xuyến lõi ôm sát trung tâm lịch sử.
- Tuyến số 14: Vòng xuyến đường sắt vành đai trung hạn.
- Tuyến số 11: Vòng xuyến lớn ngoài cùng và là tuyến metro vòng tròn dài nhất thế giới.
Theo lý thuyết mạng, 3 vòng tròn này bổ sung tính dư thừa mạng và triệt tiêu hiện tượng nghẽn cổ chai. Hành khách dễ dàng chuyển tuyến từ rìa trung tâm mà không cần di chuyển vào lõi đồ thị. Cấu trúc đa tầng này giảm tải tối đa cho khu vực trung tâm, tối ưu hóa lưu lượng dòng chảy, cắt ngắn tuyến đi, ít phải chuyển tuyến, mang lại sự thuận tiện cho hành trình.
Để giải quyết bài toán địa chất phức tạp kết hợp mục đích phòng thủ dân sự, toàn hệ thống được hạ ngầm ở độ sâu vượt trội (trung bình 20–50m), tiêu biểu là ga Park Pobedy sâu kỷ lục 84m dưới lòng đất.
Vượt xa giá trị của một công trình hạ tầng, các ga Metro Moscow được mệnh danh là "những cung điện ngầm dưới lòng đất".

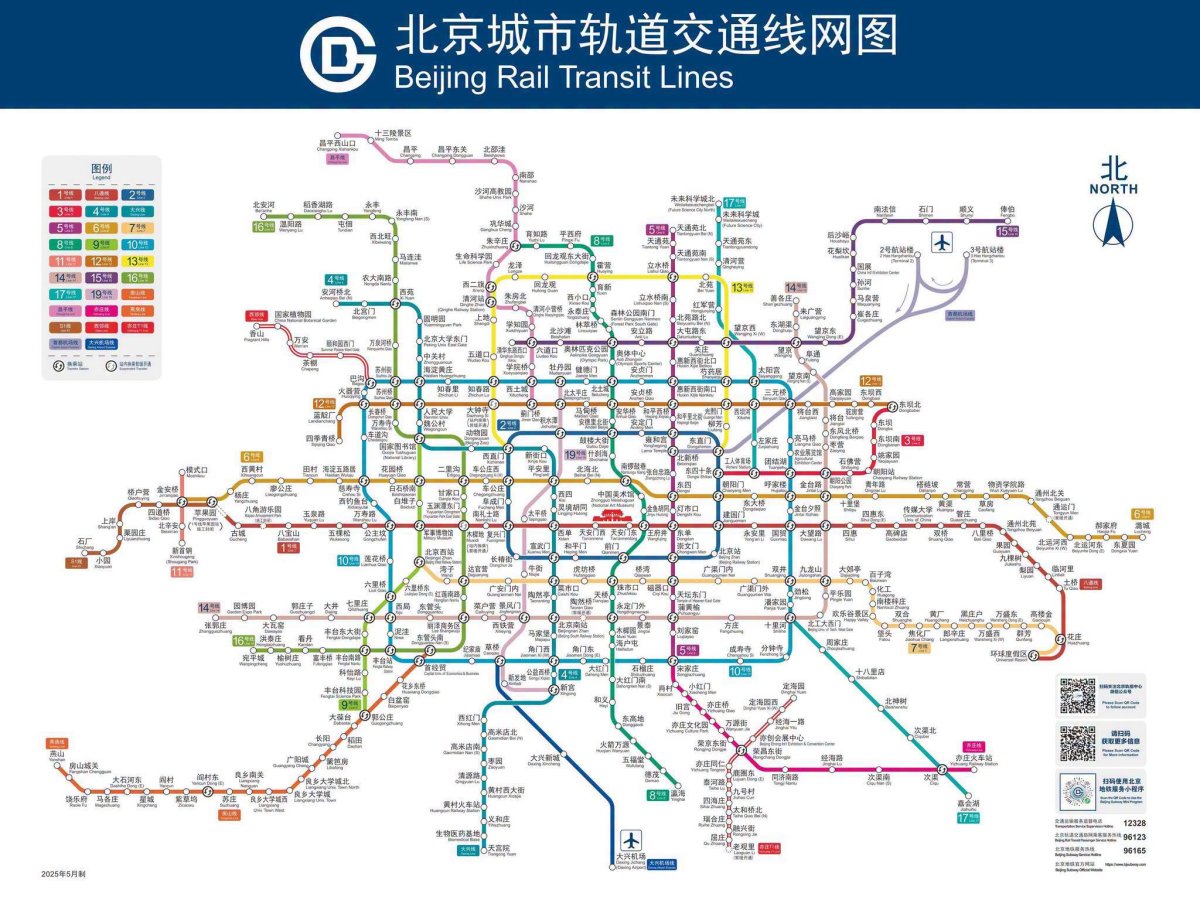

2.METRO BẮC KINH
Hệ thống tàu điện ngầm Bắc Kinh bắt đầu khởi công xây dựng từ năm 1965 ( vận hành chặng đầu tiên năm 1969), là hệ thống Metro đầu tiên của Trung Quốc. Tính đến nay, Metro Bắc Kinh có quy mô lớn bậc nhất thế giới với khoảng 27 tuyến tàu điện ngầm chính quy, 459 nhà ga và tổng chiều dài đường ray vận hành vượt mốc 836 km (nếu tính cả tàu điện mặt đất, lên tới 30 tuyến và hơn 909 km).
Tối ưu toán học theo cấu trúc lưới ô bàn cờ
Là thiết kế chủ đạo của Metro Bắc Kinh. Cấu trúc này có bốn ưu thế vượt trội tuyệt đối:
- Đường đi ngắn nhất: Việc bố trí các tuyến tàu chạy theo các trục song song và vuông góc (Đông - Tây, Nam - Bắc) cho pháp đi từ ga A bên này thành phố qua ga B bên kia thành phố chỉ qua một tuyến thẳng.
- Ít phải chuyển tầu: Là các ô vuông bàn cờ, từ hai ga A và B bất kỳ chỉ cần đổi tuyến 1 lần.
- Phân tán dòng chảy: Khác với mô hình hướng tâm dồn toàn bộ áp lực vào một "lõi" trung tâm duy nhất, mạng lưới ô bàn cờ phân bổ các Hub siêu kết nối ra đều khắp các nút giao vuông góc.
- Tính linh hoạt cao: Khi xuất hiện sự cố nghẽn mạng tại một nút giao, hành khách có các lộ trình thay thế với độ dài tương đương bằng cách đi theo các cạnh song song khác của ô cờ. Các tuyến vòng xuyến bổ trợ (như Tuyến số 2 và Tuyến số 10) chạy bao quanh các vành đai vuông đóng vai trò liên kết chặt chẽ các đầu mút của lưới trục dọc - ngang, biến toàn hệ thống thành một cấu trúc chịu tải đồng đều và chuyển tuyến cực kỳ thuận tiện.
Metro Bắc Kinh có độ sâu khoảng 10–15m, riêng các tuyến siêu tốc và tuyến mới xuyên tâm được hạ sâu xuống tầng địa chất phức tạp từ 30–40m để tránh hệ thống móng của các cao ốc hiện đại.

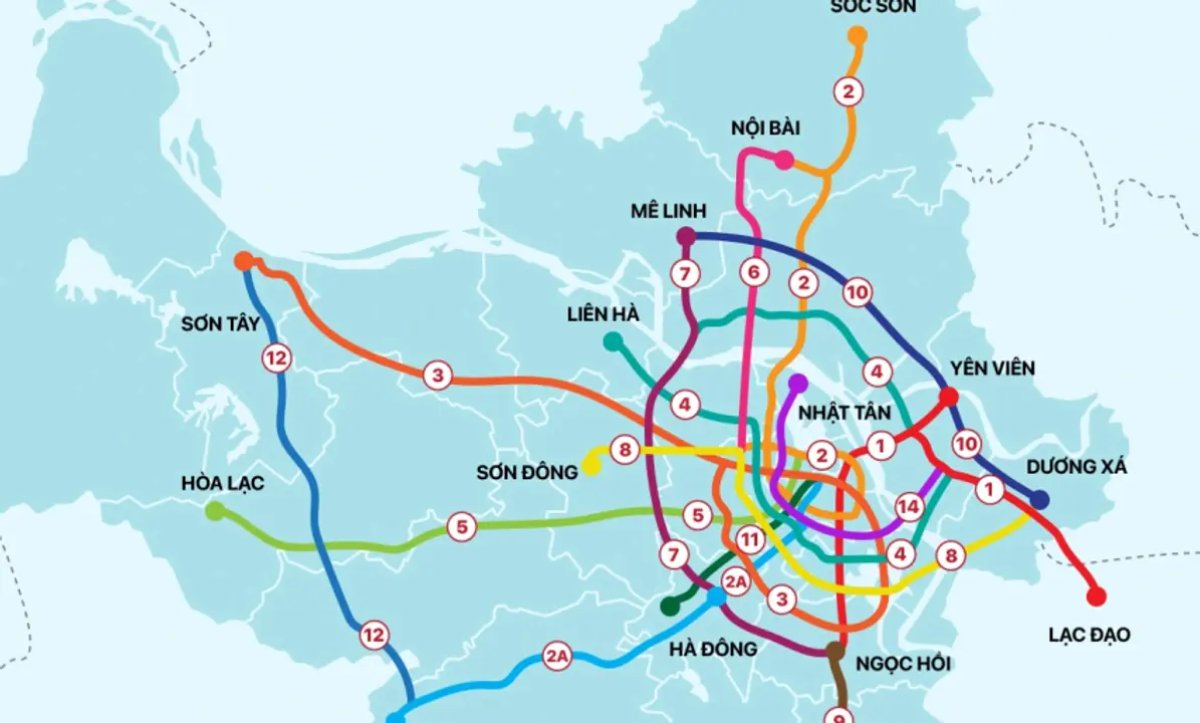

II. CỞ SỞ KHOA HỌC NÀO TRONG XÂY DỰNG MẠNG LƯỚI METRO HÀ NÔI?
Khi xây đựng được hệ thống nhiều tuyến song song ngang dọc, có cấu trúc ô bàn cờ (như Bắc Kinh) là tối ưu, chỉ cần 1 lần chuyển tàu là đến được 2 ga bất kỳ.
Cấu trúc vòng xuyến sẽ giúp tối ưu cho việc di chuyển tránh xuyên tâm và ít chuyển tàu. Nó đặc biệt hữu ích khi manngj Metro chưa nhiều tuyến.
Với Hà Nội, có sông Hồng uốn lượn ở giữa cắt ngang, thì CẤU TRÚC CÓ VÒNG XUYẾT LÀ TỐI CẦN THIẾT. Việc xây nhiều tuyến song song cắt ngang sông Hồng sẽ kéo theo sự tốn kém to lớn tốn.

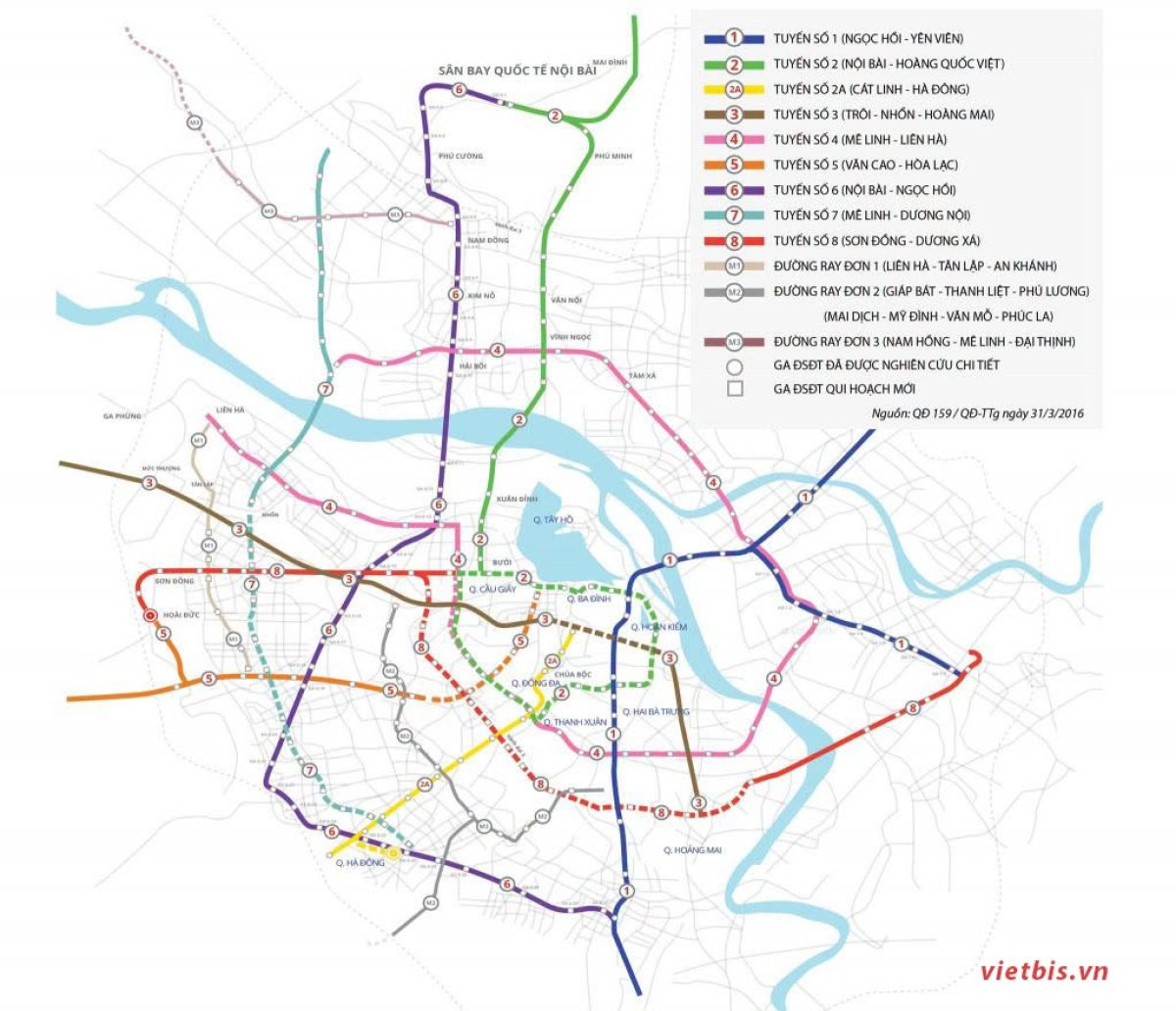

Nhìn vào sơ đồ Hà Nội không tìm thấy hơi hướng của Lý thuyết Đồ thị và Lý thuyết mạng. Nếu chạy một thuật toán tối ưu hóa chi phí hoặc tìm cây khung nhỏ nhất, bản đồ Metro Hà Nội chắc chắn lộ ra sự dư thừa đường đi và trùng lặp ga.
Dưới góc độ quy hoạch mạng lưới, Metro Hà Nội không có trục xuyên tâm tốc độ cao, trong khi khu vực lõi lại bị băm nát bởi các đoạn đi vòng bám theo mạng lưới đường bộ vốn dĩ đã không đồng bộ.
Dưới đây là các thiếu sót khó hiểu và thí dụ về các đoạn tuyến trùng lặp, phi logic ở khu vực lõi trung tâm:
1.Sự trùng lặp phi lý ở khu vực hành lang Nam Thăng Long - Cầu Giấy
Khi chạy thuật toán định tuyến, nguyên tắc tối thượng là không để hai tuyến metro chạy song song sát cạnh nhau trên cùng một hành lang thu hút khách. Nhưng trên đồ thị Hà Nội, khu vực Tây Bắc đang bị "bão hòa" ga một cách khó hiểu.
- Dẫn chứng đoạn Tuyến số 2 và Tuyến số 4 / Số 10: Khu vực Tây Hồ Tây và Xuân Đỉnh vừa có Tuyến số 2 chạy qua, vừa có trục của Tuyến số 4 (Đông Anh - Mê Linh) cắt vào, lại vừa nằm trong tầm bao phủ của vòng xuyến Tuyến số 10.
Như vậy hành khách từ vùng này có quá nhiều lựa chọn trùng lặp, trong khi khoảng cách giữa các ga trên các tuyến khác nhau tại đây chỉ cách nhau vài trăm mét, biến khu vực này thành một "ma trận" lãng phí km đường ray, trong khi các hướng kết nối khác như Tây Nam lại thiếu hụt.
2. Khu vực lõi không có "Đường đi nhanh nhất"
Ở Moscow, muốn đi từ Đông sang Tây hay Nam sang Bắc, chỉ cần nhảy lên các tuyến hướng tâm cắt thẳng qua lõi (Tuyến số 1, 2, 6, 7), mất chưa đầy 20-30 phút. Ở Hà Nội, lõi trung tâm (Hoàn Kiếm - Ba Đình - Đống Đa) đang là một "nút thắt cổ chai di chuyển chậm":
- Tuyến số 3 (Nhổn - Ga Hà Nội) dừng lại ở Ga Hà Nội (đoạn ngầm Trần Hưng Đạo). Tại đây, nó giao với Tuyến số 2. Nhưng thay vì tạo ra một chữ Thập (+) gãy gọn cắt đôi thành phố, Tuyến số 2 lại bẻ ghi chạy vòng tiếp xuống Thượng Đình.
- Sự bất hợp lý: Nếu hành khách đi từ phía Nam (Thường Tín/Hoàng Mai) muốn ra Sân bay Nội Bài bằng Tuyến số 2, họ sẽ phải ngồi tàu chạy một vòng cung lớn đi qua Thượng Đình - Cầu Giấy - Tây Hồ Tây rồi mới ngược lên Nội Bài. Lộ trình này dài gấp đôi so với khoảng cách đường chim bay từ Hoàn Kiếm lên thẳng phía Bắc. Lõi trung tâm hoàn toàn không có một tuyến "vút" thẳng để giải tỏa khách áp lực cao.
3. Lỗi thiết kế ga trung chuyển phân tán
Tại Moscow hay Bắc Kinh, các ga trung chuyển được thiết kế theo cụm (Ví dụ: Ga Kurskaya hay Taganskaya kết nối 3-4 tuyến tại một sảnh ngầm). Hành khách chỉ mất 2-3 phút đi bộ dưới hầm để đổi tuyến.
- Thiếu sót của Hà Nội: Do các tuyến được thiết kế và tài trợ bởi các quốc gia khác nhau (Tuyến 2A dùng công nghệ Trung Quốc, Tuyến 3 dùng công nghệ Pháp, Tuyến 2 dùng công nghệ Nhật Bản), các ga giao cắt bị lệch pha.
- Dẫn chứng Ga Cát Linh (Giao giữa Tuyến 2A và Tuyến 3): Hai nhà ga này không nằm chung trong một tòa nhà tích hợp. Hành khách muốn đổi tuyến từ Cát Linh (Tuyến 2A) sang đoạn ngầm Cát Linh (Tuyến 3) phải đi bộ ra khỏi ga, di chuyển một đoạn trên vỉa hè đường lòng đường rồi mới đi xuống ga ngầm. Đây là một điểm trừ sơ đẳng về tối ưu hóa lưu lượng.
Metro Hà Nội không thiết kế dựa trên bài toán "Tìm đường đi ngắn nhất cho hành khách". Hệ quả là mạng lưới có tổng chiều dài km rất lớn, số lượng ga rất nhiều, nhưng thời gian tiếp cận và thời gian di chuyển liên tuyến của hành khách lại bị kéo dài một cách bất hợp lý.
4. Xung khắc kỹ thuật và hậu quả
Metro Hà Nội là điển hình “liên hợp quốc tế” về cong nghệ. “Liên hợp quốc tế “ nay không tạo ra sức mạnh tổng hợp, mà ngược lại, gây ra hệ quả nặng nề.
4.1. "Nút thắt cổ chai" Cát Linh – tai hoạ do kết nối từ sự bất đồng bộ
Nhìn vào sơ đồ, ga Cát Linh là điểm giao nhau của Tuyến 2A (Cát Linh - Hà Đông) và Tuyến 3 (Nhổn - Ga Hà Nội). Về mặt lý thuyết đồ thị, đây phải là một nút giao chuyển tuyến (Interchange Hub) hoàn hảo để gom khách từ phía Tây và phía Nam vào lõi. Nhưng thực tế:
- Sự bất hợp lý: Hai nhà ga này nằm độc lập và cách nhau một khoảng đi bộ trên mặt đất. Lý do không phải vì mặt đất không có chỗ, mà vì không thống nhất tiêu chuẩn kỹ thuật ngay từ đầu.
Tuyến 2A do Trung Quốc làm, Tuyến 3 do Pháp tư vấn. Hai bên không hề ngồi lại để thiết kế một ga trung chuyển tầng chung dưới lòng đất.
- Hậu quả: Hành khách muốn chuyển tuyến phải check-out khỏi ga này, đi bộ dầm mưa dãi nắng qua đường giao thông xung quanh để check-in vào ga kia. Tư duy quy hoạch cắt khúc này băm nát trải nghiệm của người dân, triệt tiêu động lực đi tàu liên tuyến.
4.2. Sự "mất tích" của ga trung chuyển cốt lõi tại Hồ Hoàn Kiếm (Tuyến số 2)
Khu vực Hồ Gươm là lõi của lõi, nơi tập trung mật độ giao thông và du lịch cao nhất. Tuy nhiên, quy hoạch Ga C9 (Hồ Hoàn Kiếm) của Tuyến số 2 là một minh chứng của sự lúng túng kỷ lục:
- Sự bất hợp lý: Vị trí ga C9 bị điều chỉnh, nâng lên đặt xuống suốt hơn một thập kỷ chỉ vì tranh cãi việc đặt cửa ga vi phạm vùng bảo vệ di tích Đền Ngọc Sơn. Đáng lẽ ra, với tư duy quy hoạch hiện đại, người ta phải thiết kế ga ngầm sâu hẳn xuống lòng đất từ trước khi khu vực này bị bão hòa, hoặc chấp nhận đi xuyên qua với công nghệ TBM (khiên đào ngầm) như cách Paris hay London làm dưới các tòa nhà cổ hàng trăm năm.
Hậu quả: Vì quy hoạch không dứt khoát và thiếu tầm nhìn vĩ mô, toàn bộ phân đoạn chạy qua lõi rùa Hoàn Kiếm bị treo, khiến Tuyến số 2 bị đứt đoạn, không thể tạo ra trục kết nối thẳng từ Sân bay Nội Bài về thẳng trung tâm hành chính cũ.
4.3. Sự trùng lặp lãng phí trên hành lang Trần Hưng Đạo
Nếu nhìn vào khu vực quận Hoàn Kiếm, đường Trần Hưng Đạo đang là nạn nhân của sự chồng chéo quy hoạch vô nghĩa:
- Dẫn chứng cụ thể: Ga Hà Nội (nằm ở cuối đường Trần Hưng Đạo) là điểm cuối của Đoạn ngầm Tuyến số 3. Nhưng đồng thời, Tuyến số 2 cũng có một ga ngầm lớn ngay trên trục Trần Hưng Đạo (Ga Trần Hưng Đạo). Hai tuyến này chạy gần như song song và cắt nhau một cách khiên cưỡng trong một không gian rất hẹp của lõi nội đô.
- Sự phi lý: Thay vì tách các tuyến ra các trục đường song song khác (như Lý Thường Kiệt hay Hai Bà Trưng) để mở rộng bán kính bao phủ giải tỏa khách (Catchment Area), người ta lại gom cả hai tuyến vào cùng một hành lang. Điều này khiến mật độ ga ở khu vực này quá dày, trong khi các phố xung quanh vẫn hoàn toàn "khát" Metro.
Quy hoạch Metro Hà Nội giống như một bức tranh ghép mảnh từ nhiều dự án riêng lẻ của các quốc gia tham gia xây dựng. Mỗi nước mang sang một tư duy, một công nghệ, và các nhà quản lý chỉ đơn giản là "gộp" các bản vẽ thành một tấm bản đồ tổng thể, mà hoàn toàn không có kiến trúc sư trưởng đứng ra dùng khoa học để tối ưu hóa toàn bộ hệ thống. Đó là lý do vì sao khu vực lõi trung tâm thì vòng vèo, không có lấy một đường đi thẳng nhanh nhất.
Tại Moscow hay Bắc Kinh, mọi đoàn tàu của các tuyến khác nhau về cơ bản có thể chạy qua lại trên cùng một khổ ray, dùng chung một trung tâm điều hành (OCC) và cứu hộ cho nhau khi có sự cố. Còn Metro Hà Nội đang phải gánh chịu các lỗ hổng kỹ thuật sơ đẳng sau đây.
4.4. Hệ thống Tín hiệu & Điều khiển lệch pha hoàn toàn
Hệ thống tín hiệu được ví như "bộ não" điều khiển tốc độ, khoảng cách an toàn và tần suất chạy tàu. Khi hai tuyến có hệ thống tín hiệu khác nhau, tàu của tuyến này tuyệt đối không thể chạy sang tuyến kia, dù có chung khổ ray.
Thực trạng tại Hà Nội:
- Tuyến 2A (Cát Linh - Hà Đông): Sử dụng công nghệ tín hiệu của Trung Quốc.
- Tuyến 3 (Nhổn - Ga Hà Nội): Sử dụng hệ thống tín hiệu Urbalis 400 (CBTC) của tập đoàn Alstom (Pháp).
- Tuyến 2 (Nam Thăng Long - Trần Hưng Đạo): Dự kiến sử dụng công nghệ của Nhật Bản.
Hậu quả: 3 tuyến này cắt qua khu vực lõi nhưng hoàn toàn “mù tịt về nhau”. Một đoàn tàu Tuyến 3 không thể được điều khiển bởi hệ thống của Tuyến 2A. Hệ thống điều hành trung tâm (OCC) bị xé lẻ thành các văn phòng riêng biệt, làm tăng gấp 3 lần chi phí nhân sự quản lý và bảo trì hệ thống phần mềm.
4.5. Sự bất tương thích về Sức kéo và Hệ thống Cấp điện
Đây là sai lầm khó hiểu về mặt hạ tầng vật lý. Để cấp điện cho tàu, thế giới dùng hai cách: Ray thứ ba (cấp điện từ dưới sàn tàu) hoặc Đường dây trên cao (cấp điện từ nóc tàu qua cần gạt thanh truyền). Hà Nội "ôm" cả hai:
- Tuyến 2A: Dùng công nghệ Ray thứ ba (750V DC). Ưu điểm là gọn, nhưng đề phòng người hoặc vật rơi xuống ray sẽ cực kỳ nguy hiểm.
- Tuyến 3: Dùng công nghệ Đường dây trên cao (1500V DC). Hệ thống dây trên nóc tàu, điện áp cao gấp đôi Tuyến 2A.
Hệ quả đồ thị: Bản chất kỹ thuật này triệt tiêu hoàn toàn khả năng tích hợp mạng lưới. Trong tương lai, nếu Hà Nội muốn mở thêm một tuyến nhánh kết nối chéo giữa Tuyến 2A và Tuyến 3 để hành khách không phải đi bộ đổi ga tại Cát Linh, điều đó là bất khả thi về mặt vật lý. Tàu Tuyến 2A sang Tuyến 3 sẽ bị "chết đứng" vì không có cần gạt lấy điện trên nóc và ngược lại.
4.6. Ma trận Bảo dưỡng bị xé lẻ, lãng phí quỹ đất lớn
Depot là khu trung tâm để rửa tàu, sửa chữa, bảo dưỡng và lưu không qua đêm. Một mạng lưới tối ưu toán học sẽ quy hoạch các Depot dùng chung ở các điểm đầu cuối ranh giới để tiết kiệm đất.
- Thực trạng tại Hà Nội: Vì mỗi tuyến dùng một loại tàu của một nước khác nhau (Tuyến 2A dùng tàu CRRC Trung Quốc; Tuyến 3 dùng tàu Metropolis của Alstom Pháp; Tuyến 2 sắp tới dùng tàu Nhật), linh kiện, kích thước bánh tàu, và thiết bị kích nâng hạ hoàn toàn khác nhau.
Hậu quả: Tuyến nào phải xây Depot riêng cho tuyến đó (Tuyến 2A có Depot Phú Lương, Tuyến 3 có Depot Nhổn...). Hà Nội đang phải cắt hàng trăm héc-ta đất vàng ngoại ô chỉ để làm các khu xưởng sửa chữa riêng lẻ. Nếu một ngày Depot Nhổn bị cháy hoặc hỏng hóc hệ thống kỹ thuật, toàn bộ tàu Tuyến 3 sẽ phải đắp chiếu vì chúng không thể chạy sang Depot Phú Lương của Tuyến 2A để nhờ bảo dưỡng.
CHIA SẺ: Còn nhiều điều cần góp ý nữa.
Hệ thống Metro Hà Nội trị giá nhiều chục tỷ USD, phục vụ cho nhiều thế hệ. Tuyệt đại đa số các tuyến Metro Hà Nội đang quy hoạch trên bản vẽ, có thể thay đổi được, chưa muộn.
Khi nói, chúng ta hay đề cao khoa học. Nhưng trong thực hành lại né tránh khoa học. Từ chối áp dụng khoa học trong quy hoạch và xây dựng Metro Hà Nội sẽ dẫn đến sự lãng phí nhiều tỷ USD.
Không chỉ thế, nó kéo theo tổn thất thời gian và bất tiện hành trình cho nhân dân suốt cả trăm năm.
Bài viết của Tiến sĩ Nguyễn Ngọc Chu
